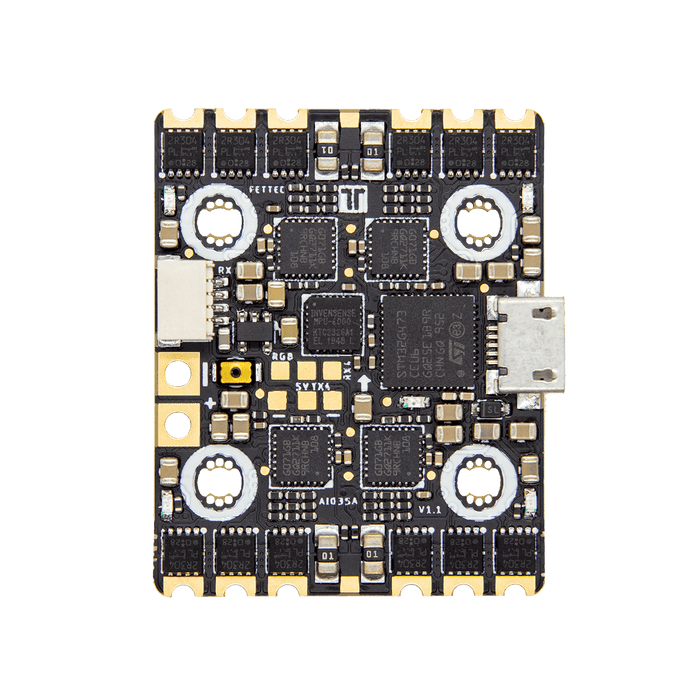

FETtec AIO 35A

Details | FETtec AIO 35A

FETtec AIO 35A

Software:
KISS Firmware - Softwareupdate via FETtec Configurator
FETtec ESCs Firmware - Softwareupdate via FETtec Configurator
FETtec OSD - Softwareupdate via FETtec Configurator

Spezifikation

Eigenschaften:

FC:

Neuster STM32G4 Prozessor

  • 170Mhz + Math accelerator
  • MPU6000

Ausgelegt für 12-25V Versorgungsspannung (3S-6S Lipo)

2x onboard BEC (max. 600mA jeweils)

  • 5V BEC for RX
  • 5V/16V BEC für VTX (konfigurierbar und real Pit*)

1x 8 pin connector für lötfreie Verbindung zu VTX, Kamera und OSD der digitalen systeme

  • VCC, GND, Video in, Video out, BEC 5V/16V, VCS/TX3, RX3

2x 4 pin connector für Receiver und VTX

  • Signal, telemetry, 5V, gnd
  • Gnd, 5V, TX1, RX1

5 UART serials

  • UART 1 frei
  • UART 2 belegt durch Receiver
  • UART 3 frei
  • UART 4 belegt durch OSD, kann je nach Konfiguration anderweitig verwendet werden
  • UART 5 belegt durch ESCs / TLM / Onewire

Lötpads für RGB LEDs

Supported ESC Protokole

  • PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire

KISS FC firmware

  • *real Pit-Mode:Versorgungspad schaltbar

ESC:

  • Active current limiting @ 35A
  • Input voltage: 3s-6s
  • High quality 40V MOSFETs
  • STM32G071 @ 64MHz
  • bis zu 128 kHz Motor PWM
  • Full sine wave control
  • Automatic input signal detection
  • PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire
  • FETtec ESC firmware

OSD:

Onboard OSD

  • Graphic OSD (STM32)
  • Full KISS Tuning
  • Filter (PIDs, Rates, Settings)
  • LED control (RGB LED, Racewire)
  • VTX
  • Live data graphs (Voltage, motor rpm, current, motor temp, gyro values, link quality)
  • KISS GPS support + live map
  • Benutzerdefiniertes graphisches Piloten-Logo
  • Stick overlay
  • Benutzerdefiniertes Layout
  • kann deaktiviert werden für die Benutzung digitaler Systeme
  • Connector typ: JST-SH-1mm
  • Abmessungen:
  • Außenmaß: 30 x 37,5mm
  • Anordnung der Besfestigungslöcher: 20 x 20mm mit M2 Befestigungslöchern (vergrößerbar zu M3)
  • Höhe: 7,9mm
  • Gewicht: 8,9 g

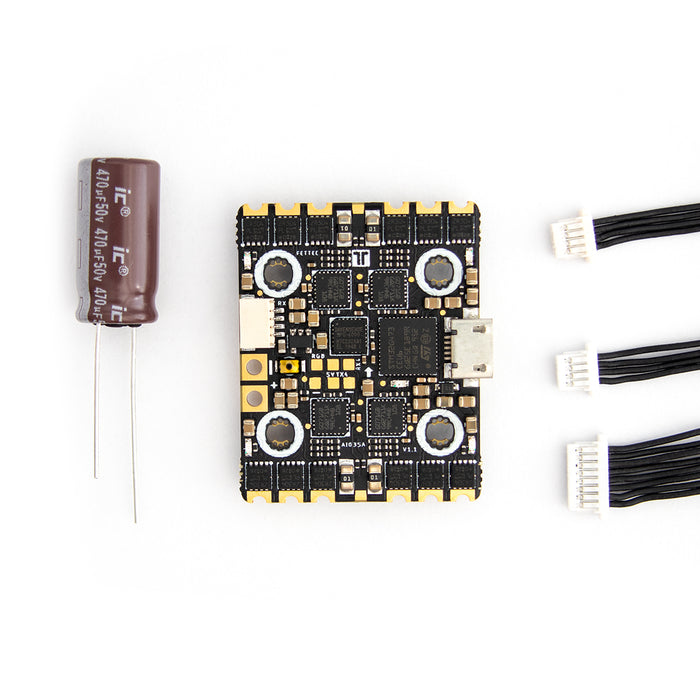

Lieferumfang

  • 1x FETtec AIO 35A
  • 1x Kondensator 50V 470µF
  • 2x offene 4pin Kabel (einseitig JST Stecker)
  • 1x offenes 8pin Kabel (einseitig JST Stecker)



Marke FlyingMachines
WEEE DE87341684

FETtec AIO 35A

von FETtec
Translation missing: de.product_price.badge.sold_out
€99,90 - €99,90
€99,90
€99,90 - €99,90
€99,90
inkl. 19% MwSt, zzgl. Versand, Lieferzeit 1-2d
SKU FET59
nicht verfügbar

FETtec AIO 35A

FAQ - Häufig gestellte Fragen

Wie verbinde ich FETec FC mit FETtec ESC?

Dies ist möglicherweise die einfachste Möglichkeit, einen FC mit einem ESC zu verbinden.
Sie müssen nur das 8-polige Kabel verwenden, das mit dem FETtec ESC geliefert wird, und es mit dem FETtec FC verbinden.

Weitere Anschlüsse für den FETtec FC finden Sie in unserem Handbuch: https://fettec.net/media/pdf/3c/a7/fd/FETtec_FC_Manual.pdf

Wie verwende ich den FETtec ESC mit einem Betaflight FC?

Ja, es ist möglich. Verwenden Sie daher diese Anleitung:

https://fettec.net/media/pdf/0a/cc/bb/Betaflight_Passthrough_Guide.pdf

Wie aktualisiere ich die ESC-Firmware?

1. Laden Sie die neueste Version des FETtec Configurator herunter: https://github.com/FETtec/ESC-Configurator/releases
2. ESC und FC müssen miteinander verbunden werden. Wenn Ihr Build bereits abgeschlossen ist, entfernen Sie Requisiten !!!
3. ESC mit Spannung verbinden
4. Schließen Sie FC an USB an
5. Wählen Sie Ihren FC-Passthrough (KISS oder Betaflight) im FETtec-Konfigurator und den COM-Port und klicken Sie dann auf „Verbinden“
6. Laden Sie die neueste Firmware-Version herunter https://github.com/FETtec/ESC-Firmware/releases
7. Klicken Sie auf „Lokale Firmware“ und wählen Sie die heruntergeladene Datei der Firmware aus
8. (Alle ESCs werden automatisch ausgewählt) "Flash selected ESC´s" anklicken
9. Wenn es bereit ist, piepen alle ESC und Sie können das ESC von USB und Spannung trennen
10. ESC ist flugbereit

DShot oder Onewire?

Welches Protokoll verwendet wird, ist eine persönliche Präferenz.
DShot ist immer noch das Protokoll mit der geringsten Latenz (DShot 2400).
Onewire ist eine andere Art der Kommunikation. Es verwendet Hardware-Module der MCUs (FC und ESC), liest die Telemetrie des ESC viel schneller aus und benötigt, wie der Name schon sagt, nur ein Kabel. Speedwise ist eher vergleichbar mit DShot600, kann aber in manchen Situationen auch stabiler sein.

Wie verwendet man Caps und FETtec Spike Absorber?

Die FETtec 4in1 ESC 35A und 45A arbeiten mit 3-6S LiPos.

Für einen Aufbau auf 6S empfehlen wir die Verwendung einer Kappe (min. 470UF 50V) in Kombination mit dem FETtec Spike Absorber.

(Bitte achten Sie auf Ihre Motorwahl. Für 6S empfehlen wir max. 1750KV)
