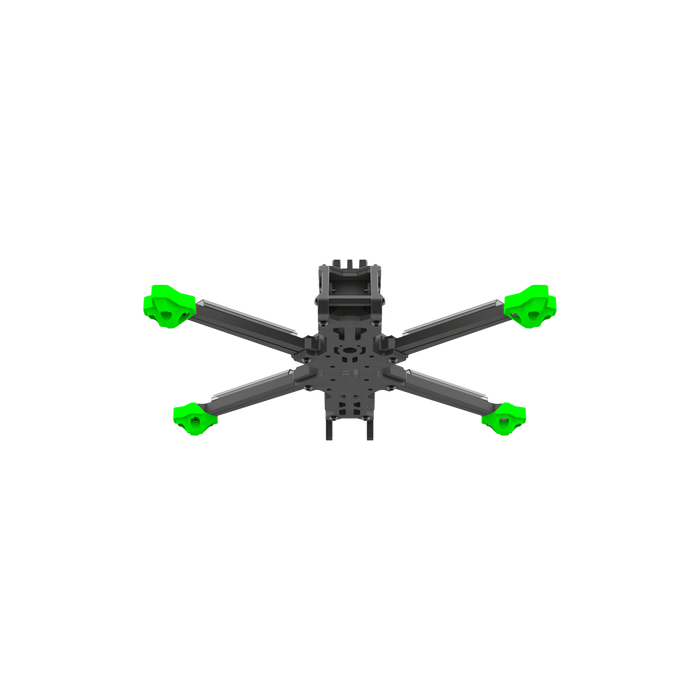

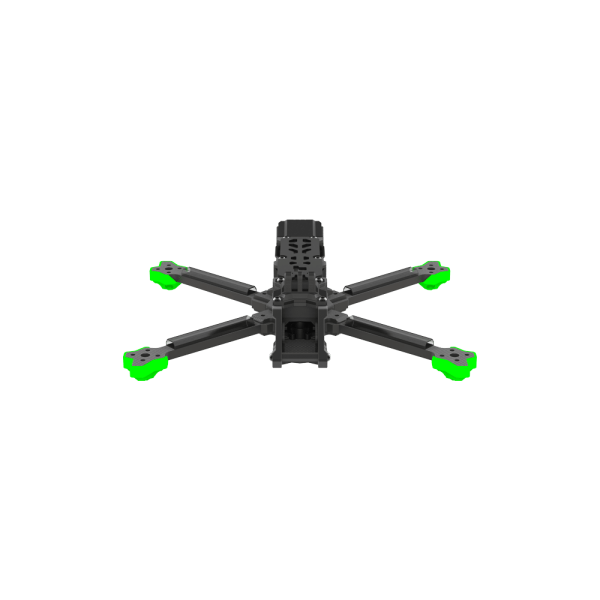

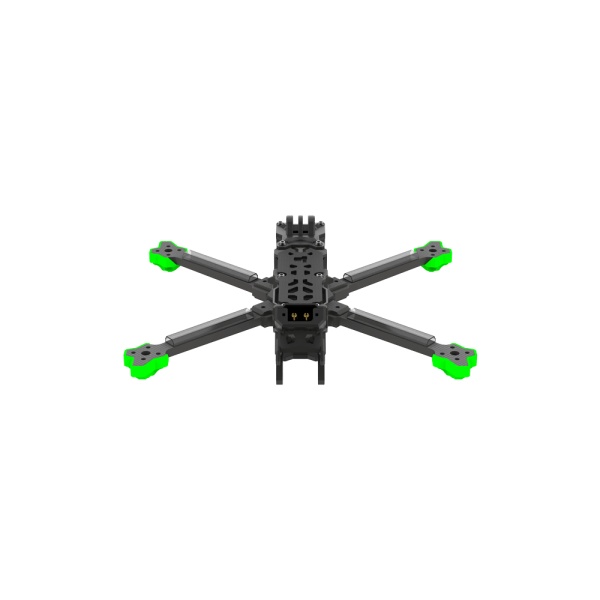

Details | iFlight Nazgul Evoque F6X V2 Frame Kit

Die alten Zeiten sind vorbei, in denen Ihre Elektronik bei jedem Unfall voller Schmutz und nassem Gras war. Unser neuester Rahmen reduziert Verunreinigungen, die sich auf Ihrem Flugregler oder Ihren Reglern ansammeln könnten, und verhindert so Ausfälle oder Kurzschlüsse. Strategischer Luftstrom, um Ihre Komponenten kühl und sauber zu halten, ohne Abstriche bei Gewicht oder Leistung zu machen. Beleuchtete Seitenwände und 360-Grad-TPU-Schutzteile.

Höhepunkte

• V1 auf V2 wurde für die digitale Übertragung der DJI O3 HD Air Unit aktualisiert

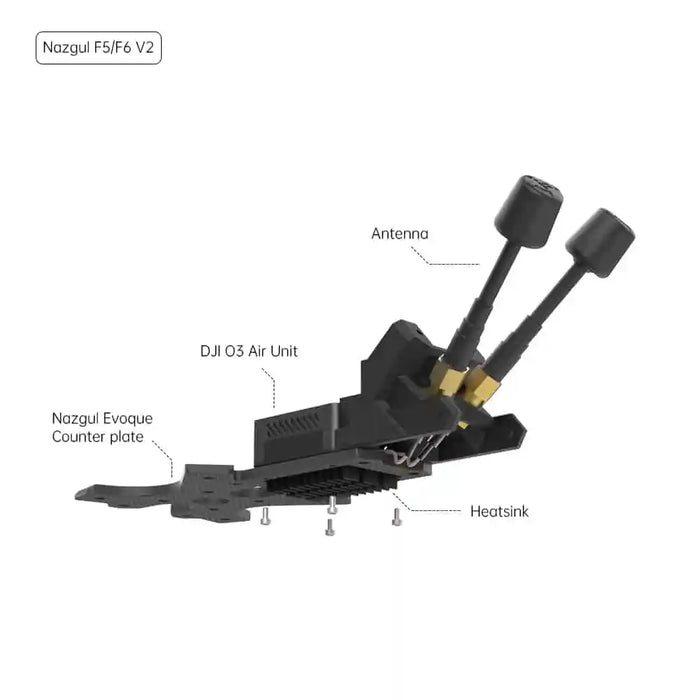

• Speziell entwickelter Kühlkörper für die DJI O3 Air Unit
• Neue Kamerahalterung für ein breiteres Kamera-Sichtfeld mit TPU-Dämpfungseinsätzen
• Neue Seitenwände, um die O3 Air Unit perfekt in die Rückseite zu integrieren
• Neue Dual-5,8G-VTX-Antennen-TPU-Halterung
• Neueste Nazgul-Rahmen-Upgrades für maximalen Schutz

Optionale Teile zur Auswahl (nicht im Rahmensatz enthalten):

• Neuer Funkenschutzfilter, um zu verhindern, dass eine Batterie durch schnelle Spannungs- und Stromspitzen blockiert wird
• Einzelne DJI VTX-Antenne aus TPU zur Installation der im Original-DJI-O3-Set enthaltenen Antenne.

Aktualisieren Sie Ihren Nazgul F6 V1?
Wenn Sie Ihren Nazgul Evoque F6 V1 mit der DJI O3 Air Unit aufrüsten möchten, lesen Sie Folgendes:

- Der FC (Flight Controller)-zu-O3-VTX-Stecker unterscheidet sich vom älteren Caddx Vista/Polar-Stecker. Sie müssen selbst basteln.

- Die Position des RX (Empfänger) wurde geändert. Die Antennenlänge von V1 beträgt 75 mm, die von V2 220 mm. Sie müssen selbst basteln.

- Der XT60-Stecker wurde geändert, Sie müssen den V1-Stecker ablöten und den V2-Stecker installieren. Im Rahmensatz enthalten.

- Wenn Sie von F6X V1 auf F6X V2 wechseln, haben alle Motorkabel die gleiche Länge.

- Wenn Sie von F6X V1 auf F6D V2 wechseln, müssen die hinteren Motorkabel verlängert werden, da Sie die Rahmengeometrie ändern.

- Die Antennen-TPU auf der Rückseite gibt es in 2 Versionen; Eine für die ursprüngliche einzelne DJI VTX-Antenne oder eine für das Dual-Antennen-Setup. Das Kit enthält ein Dual-Antennen-TPU. Es müssen 2x 5,8G LHCP-Antennen installiert werden.

- Der Nazgul Evoque F6 V2 BNF wird mit einem neuen vorinstallierten Anti-Spark-Filter geliefert. Bitte wählen Sie die Option zum separaten Kauf aus; Es ist nicht im Rahmensatz enthalten.

Änderungsprotokoll
13. Dezember 2022: Es wurden neue Silikoneinsätze entwickelt, die die TPU-Einsätze ersetzen sollen, die die 03-Kamera in den Seitenwänden halten.

Spezifikation

• Radstand des Rahmens: 255 mm (Squashed X) / 262 mm (DeadCat)
• Rahmenabmessungen: L196*B164*H36 mm (Squashed X) / L209*B162*H36 mm (DeadCat)
• Rahmenkörperabmessungen: 36 mm
• Armstärke: 6 mm
• Dicke der Bodenplatte: 3 mm
• Dicke der oberen Platte: 2 mm
• Dicke der oberen Platte: 3 mm
• Dicke der Kameraplatte: 3 mm
• Motormontage: 16x16mm
• VTX-Montage: 25,5 x 25,5 φ1,6 mm
• Gewicht: 252 Gramm

Lieferumfang

• 1 x Evoque F6 V2 Rahmenkit

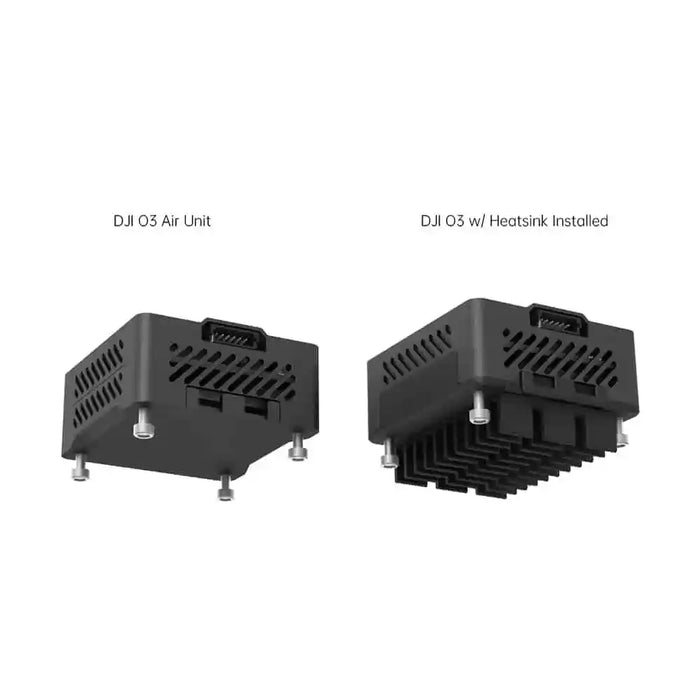

• 1 x O3-Lufteinheit-Kühlkörper
• 2 x O3 IPEX auf RP-SMA Antennenpigtails
• 1 x O3 Dual-Antenne TPU
• 1 x GoPro TPU-Basishalterung
• 1 x Schraubenbeutel
• 4 x TPU-Armschutz
• 1 x Frontstoßstange aus TPU
• 1 x hintere Stoßstange aus TPU
• 2 x Anti-Rutsch-Akku-Pad>
• 2 x Batteriegurt (20 x 250 mm).
• 1 x Batterieband (20 x 250 mm).
