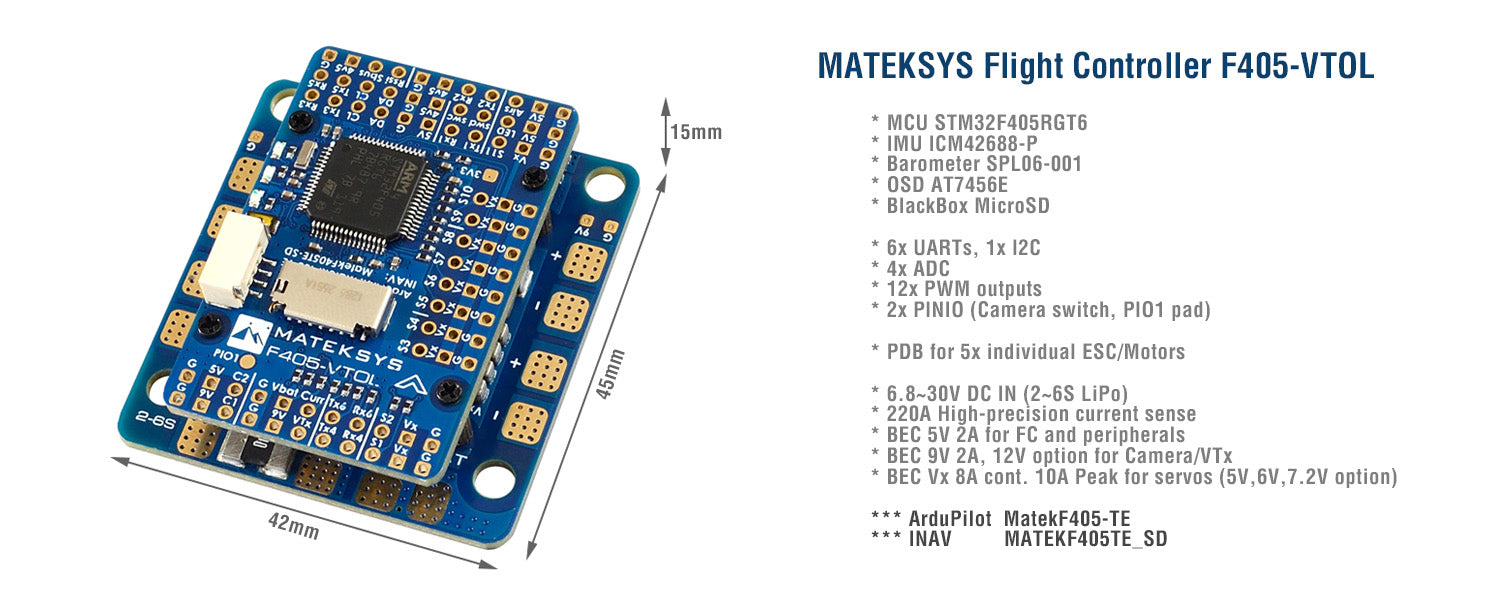

Matek System Flight Controller F405-Vtol

Spezifikation

• MCU: STM32F405RGT6, 168 MHz, 1 MB Flash
• IMU: ICM42688-P
• Baro: SPL06-001
• OSD: AT7456E
• Blackbox: MicroSD-Kartensteckplatz
• 6x UARTs, 1x Softserial_Tx-Option (INAV)
• 12x PWM-Ausgänge
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 1x Ersatz-PINIO
• USB/Piep-Extender mit Typ-C (USB2.0)
• Eingebauter Wechselrichter auf UART2-RX für SBUS-Eingang
• Umschaltbarer Dual-Kamera-Eingang

DJIFC-Firmware

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (INAV 5.0 oder neuer)

DJIPDB

• Eingangsspannungsbereich: 6,8~30V (2~6S LiPo)
• Messwiderstand: 100 A kontinuierlich, 220 A Spitze
• 5x ESC-Power-Pads, insgesamt 100A kontinuierlich
• Unterstützt eine Dauerlast von bis zu 100 A auf dem ESC-Pad in der Nähe des Stromsensorwiderstands
• Unterstützt eine Dauerlast von bis zu 30 A und eine Spitze von 50 A auf jedem ESC-Pad des Quadcopters
• Batteriespannungsteiler 1K:20K (Scale 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
• Stromsensor: 220 A, 3,3 V ADC (Skala 150 in INAV, 66,7 A/V in ArduPilot)

DJIBEC 5V-Ausgang

• Entwickelt für Flight Controller, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
• Dauerstrom: 2 Ampere

DJIBEC 9V/12V Ausgang

• Entwickelt für Videosender, Kamera, Gimbal usw.
• Dauerstrom: 2 Ampere
• 12-V-Option mit Jumperpad
• Für einen stabilen 9V/12V-Ausgang sollte die Eingangsspannung > Ausgangsspannung +1V sein

DJIBEC Vx-Ausgang

• Entwickelt für Servos
• Spannung einstellbar, 5 V Standard, 6 V oder 7,2 V über Jumper
• Dauerstrom: 8 Ampere, 10 A Spitze
• Für einen stabilen Vx-Ausgang sollte die Eingangsspannung > Vx-Spannung +1 V sein

DJIBEC 3,3 V Ausgang

• Entwickelt für Baro-/Kompass-Modul und externe 3,3-V-Peripheriegeräte
• Linearregler
• Dauerstrom: 200mA

DJIPhysisch

• Montage: 25 x 25 mm-Φ2 mm, 35 x 35 mm-Φ4 mm
• Abmessungen: 45 x 42 x 15 mm
• Gewicht: 25 g mit USB/Summer-Adapter

Lieferumfang

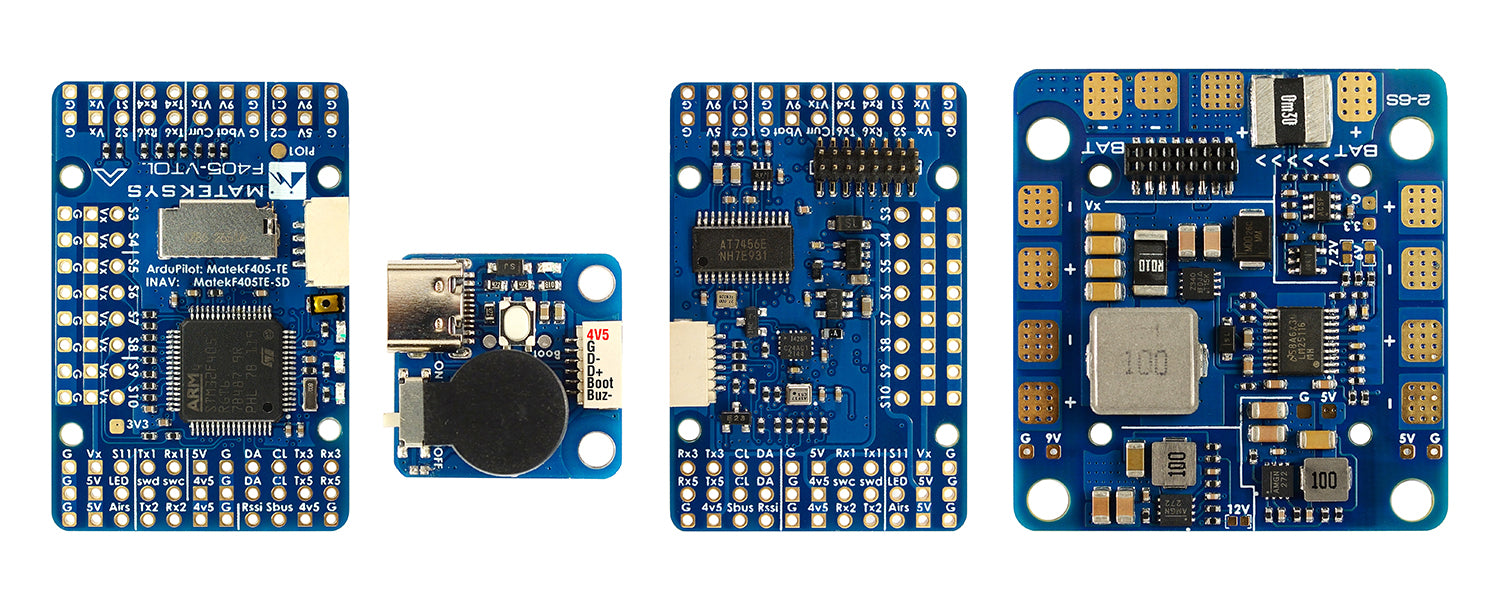

• 1x F405-VTOL
• 1x USB(Type-C)/Beep (passiver Summer) Extender + 20cm JST-SH-6P zu JST-SH-6P Kabel für USB-Extender.
• 1x 20cm JST-GH-4P zu JST-GH-4P Kabel für I2C Port
• 1x Rubycon ZLH 35V 470uF Kondensator
• Dupont 2,54 Pins (Board wird ungelötet geliefert)
