Details | Matek Systems F405-WMN Flugsteuerung

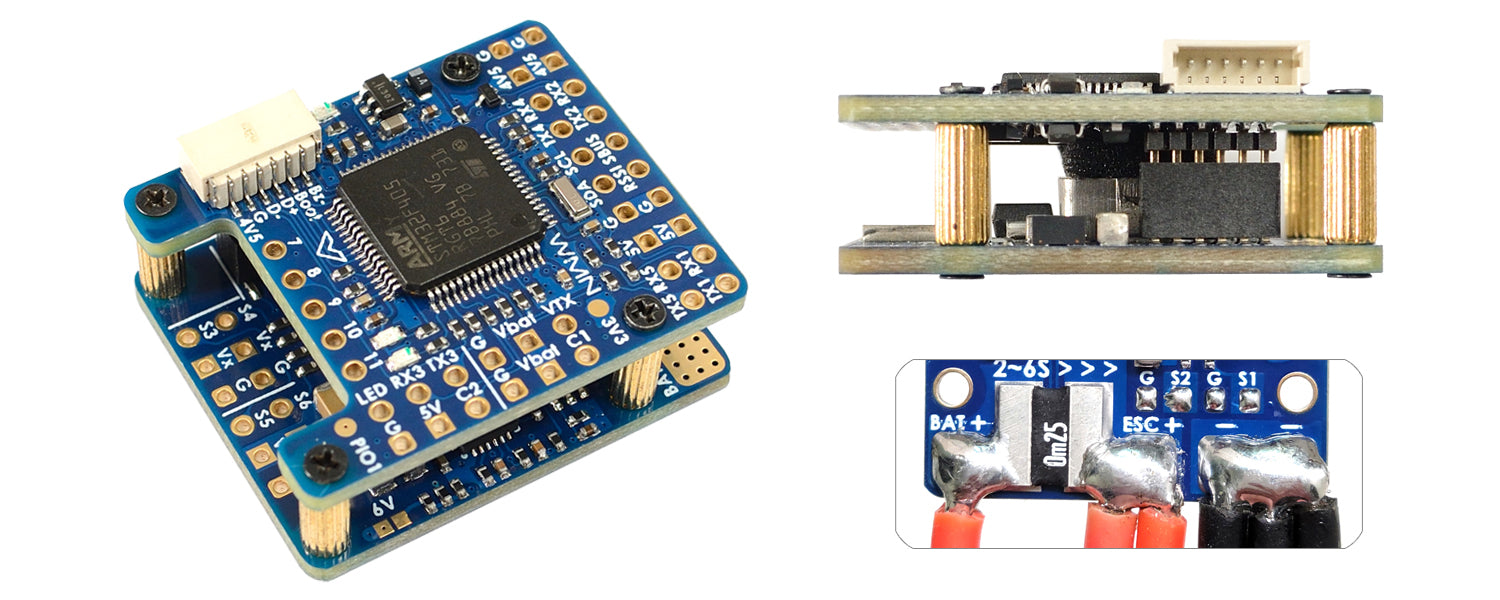

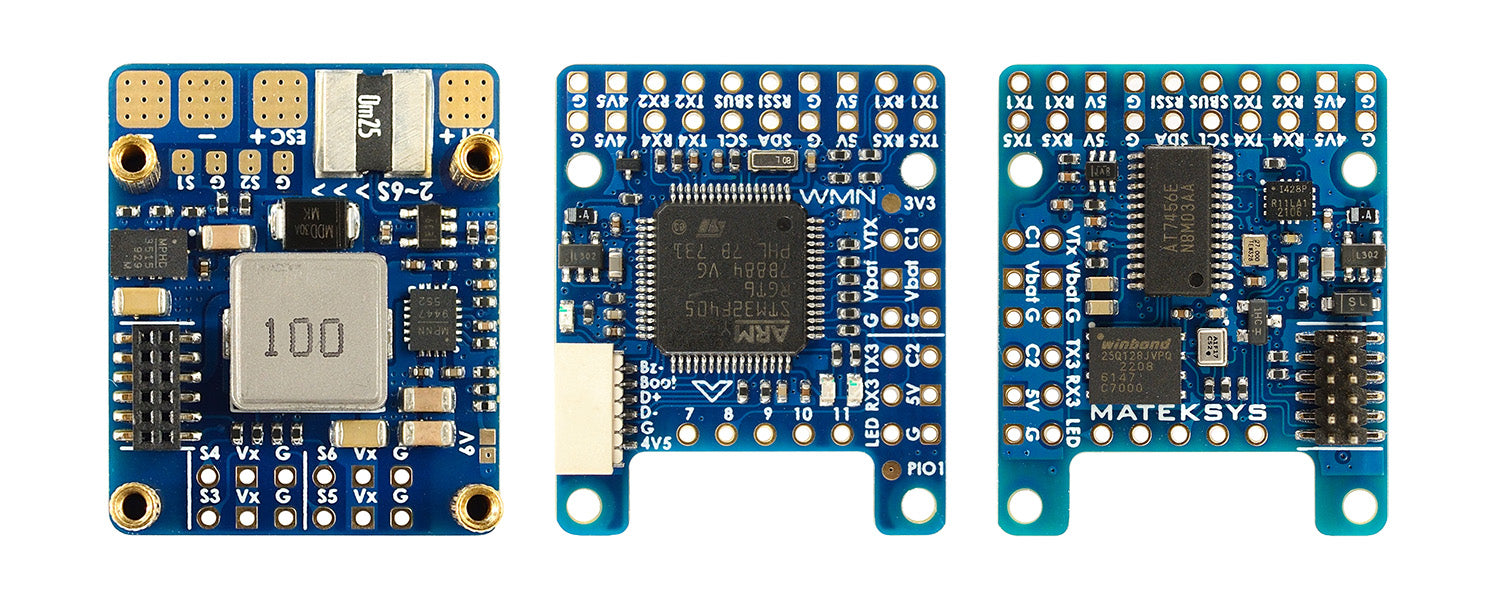

Matek System FLUGSTEUERUNG F405-WMN
Spezifikation
- MCU: STM32F405RGT6, 168 MHz, 1 MB Flash
- >IMU: ICM42688-P
- Baro: SPL06-001
- OSD: AT7456E
- Blackbox: 16 MB Flash
- 5x UARTs, 1x Softserial_Tx-Option (INAV)
- 12x PWM-Ausgänge
- 1x I2C
- 3x ADC (VBAT, Strom, RSSI)
- 1x Ersatz-PINIO
- USB/Piep-Extender mit Typ-C (USB2.0)
- Eingebauter Wechselrichter auf UART2-RX für SBUS-Eingang
- Umschaltbare Dual-Kamera-Eingänge
Leistung
- 6~30V DC IN (2~6S LiPo)
- 132A Strommessung (INAV Scale 250, ArduPilot 40A/V)
- PDB/Strommesswiderstand: 90 A kontinuierlich, 132 A Burst.
- BEC 5V 1,5A für FC & Peripherie
- BEC Vx 5A für Servos, 5V/6V Option
- Vbat für VTX und Kamera
- LDO 3,3 V 200 mA
- Batteriespannungssensor: 1k:20k
FC-Firmware
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE (INAV 5.0 oder neuer)

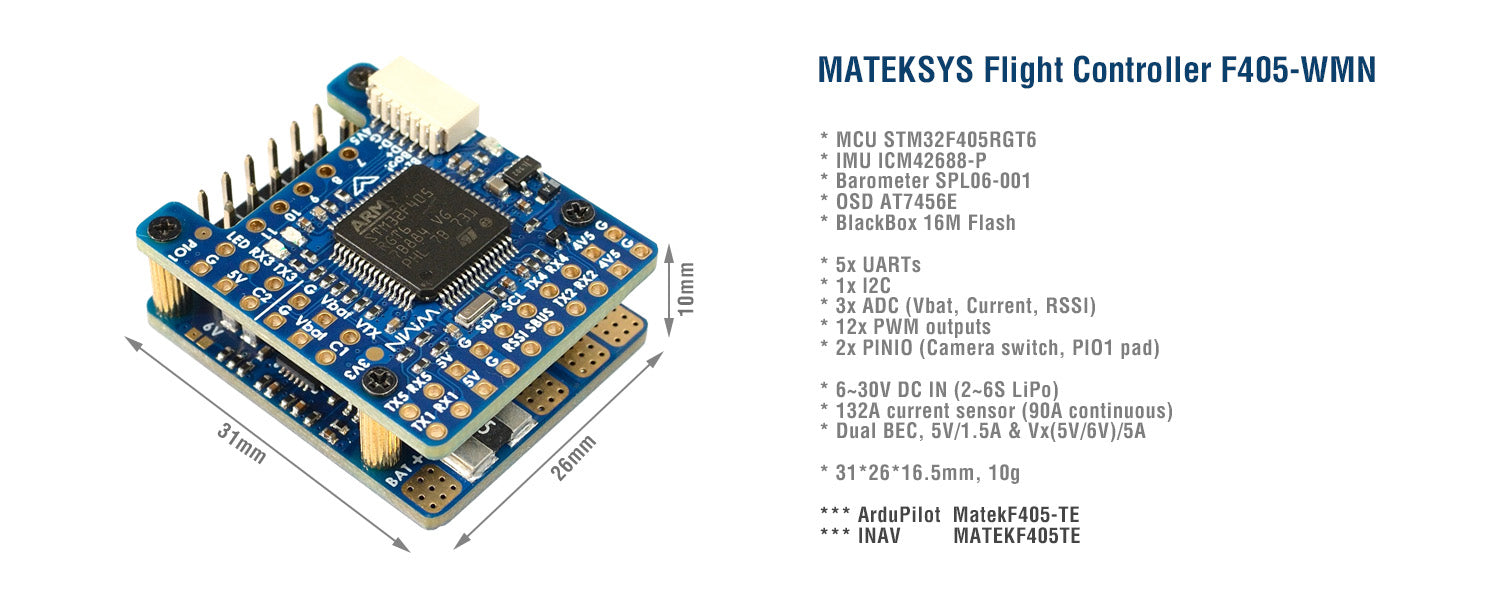

Physisch
- Abmessungen: 31 x 26 x 16,5 mm
- Montage: 22 x 22 mm, Φ2 mm
- Gewicht: 10g
Lieferumfang
- 1x F405-WMN
- 1x USB(Type-C)/Beep (passiver Summer) Extender + 20cm JST-SH-6P zu JST-SH-6P Kabel für USB-Extender.
- Dupont 2,54 Pins (Board wird ungelötet geliefert)
Marke FlyingMachines
WEEE DE87341684
Matek Systems F405-WMN Flugsteuerung
STM32F405RGT6
ICM42688P
SPL06
OSD
16 MB Flash
5 x UARTs
12 x PWM
1 x I2C
3 x ADC
