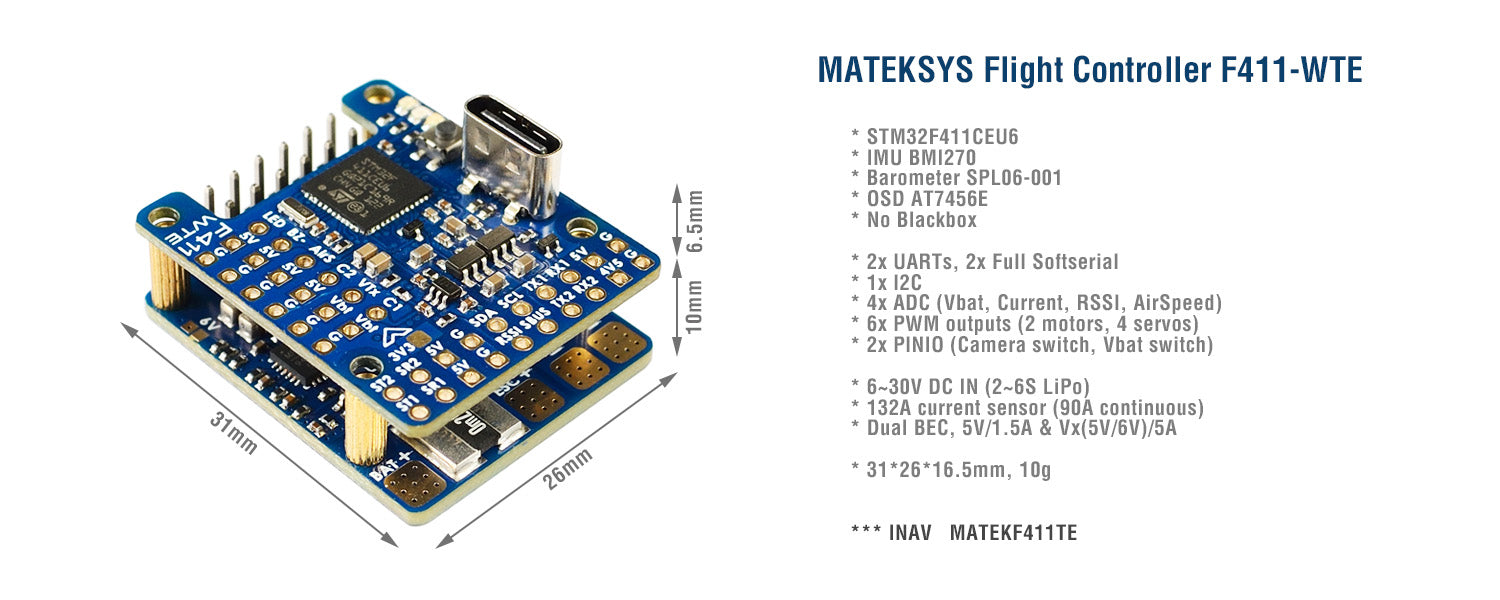

Details | Matek Systems Flugsteuerung F411-WTE

Spezifikation

• Mikrocontroller: 100 MHz STM32F411CEU6
• IMU: BMI270 (SPI)
• Barometer: SPL06-001 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: Nein
• 2x Uart
• 2x Vollständige Softserial
• 1x I2C
• 4x ADC (VBAT, Strom, RSSI, Fluggeschwindigkeit)
• 3x LEDs für FC STATUS (Blau, Rot) und 3,3 V Anzeige (Rot)
• Eingebauter Wechselrichter auf UART2-RX für SBUS-Eingang
• Umschaltbare Dual-Kamera-Eingänge
• Vbat Power ON/OFF schaltbar für VTX und Kamera
• PPM-Empfänger: nicht unterstützt

Leistung

• 6~30V DC IN (2~6S LiPo)
• 132A Strommessung (Skala 250)
• PDB/Strommesswiderstand: 90 A kontinuierlich, 132 A Burst.
• BEC 5V 1,5A für FC & Peripherie
• BEC Vx 5A für Servos, 5V/6V Option
• Vbat für VTX und Kamera (ON/OFF schaltbar)
• LDO 3,3 V 200 mA
• Batteriespannungssensor: 1k:10k

FC-Firmware

• INAV-Ziel: MATEKF411TE (INAV4.1 oder neuer)

Physisch

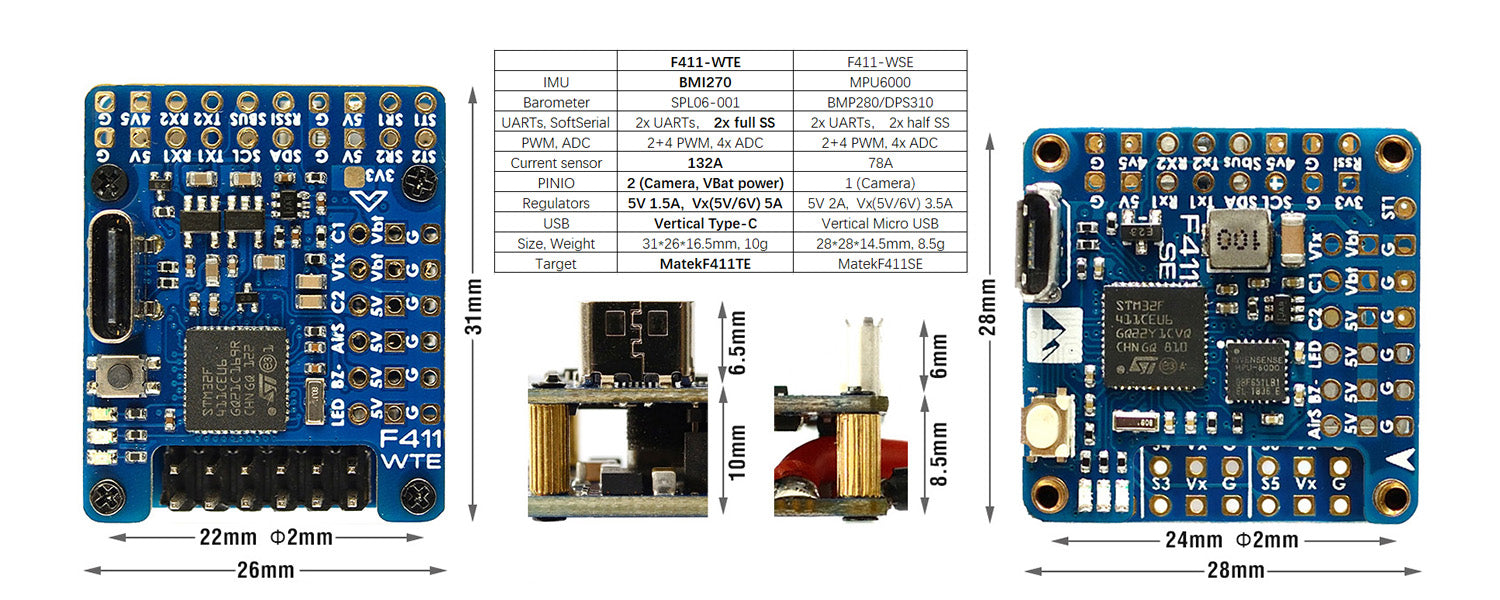

• Abmessungen: 31 x 26 x 16,5 mm
• Montage: 22 x 22 mm, Φ2 mm
• Gewicht: 10 g

Lieferumfang

• 1x FC F411-WTE
• Dupont 2,54 Pins (Board wird ungelötet geliefert)
