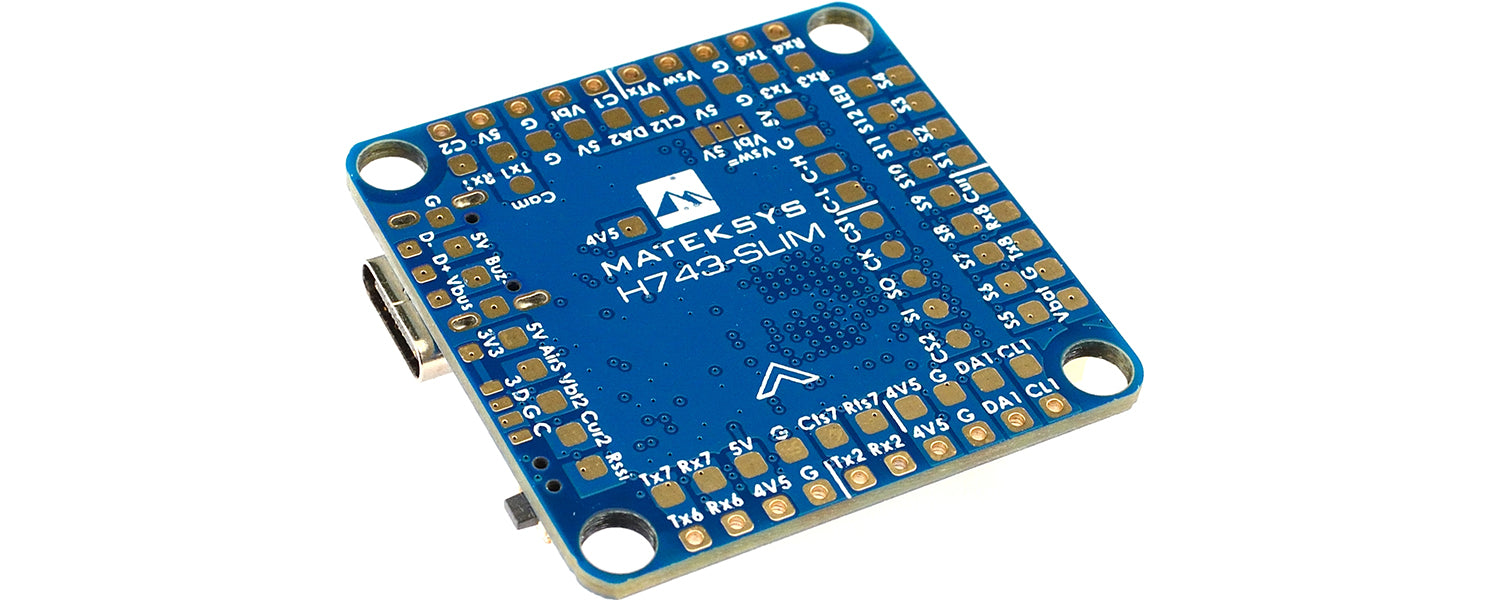

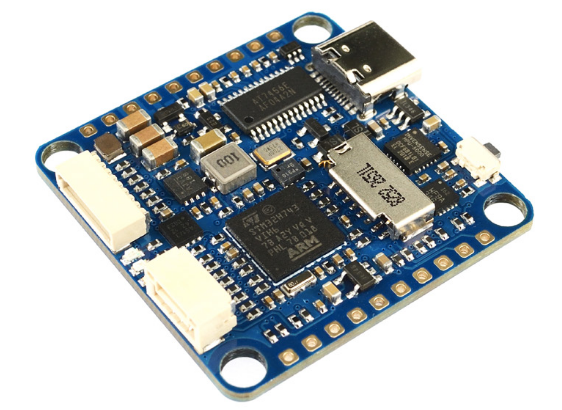

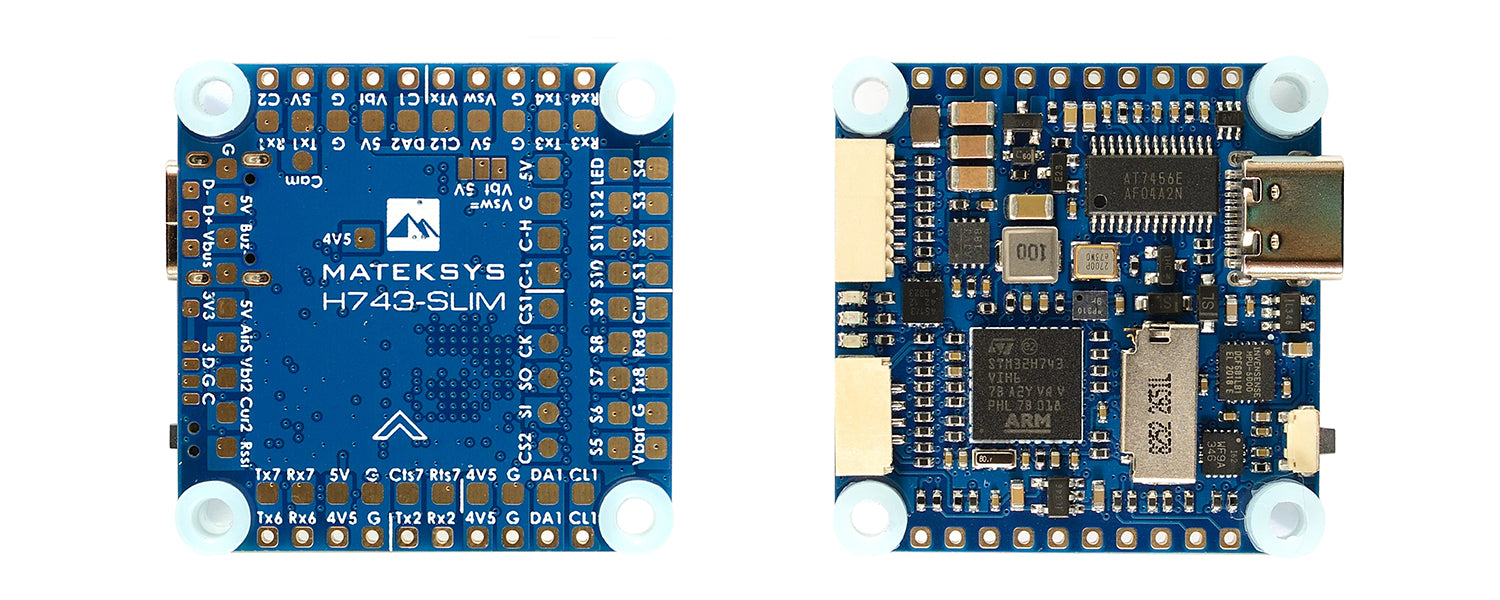

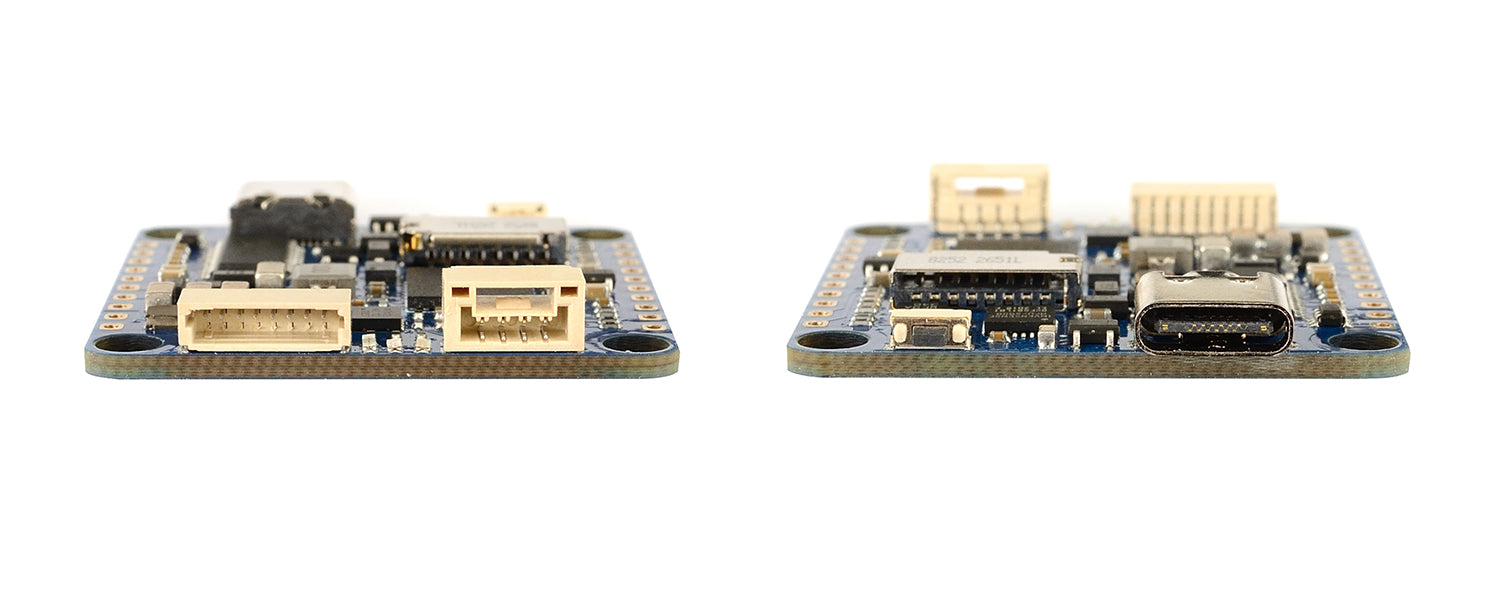

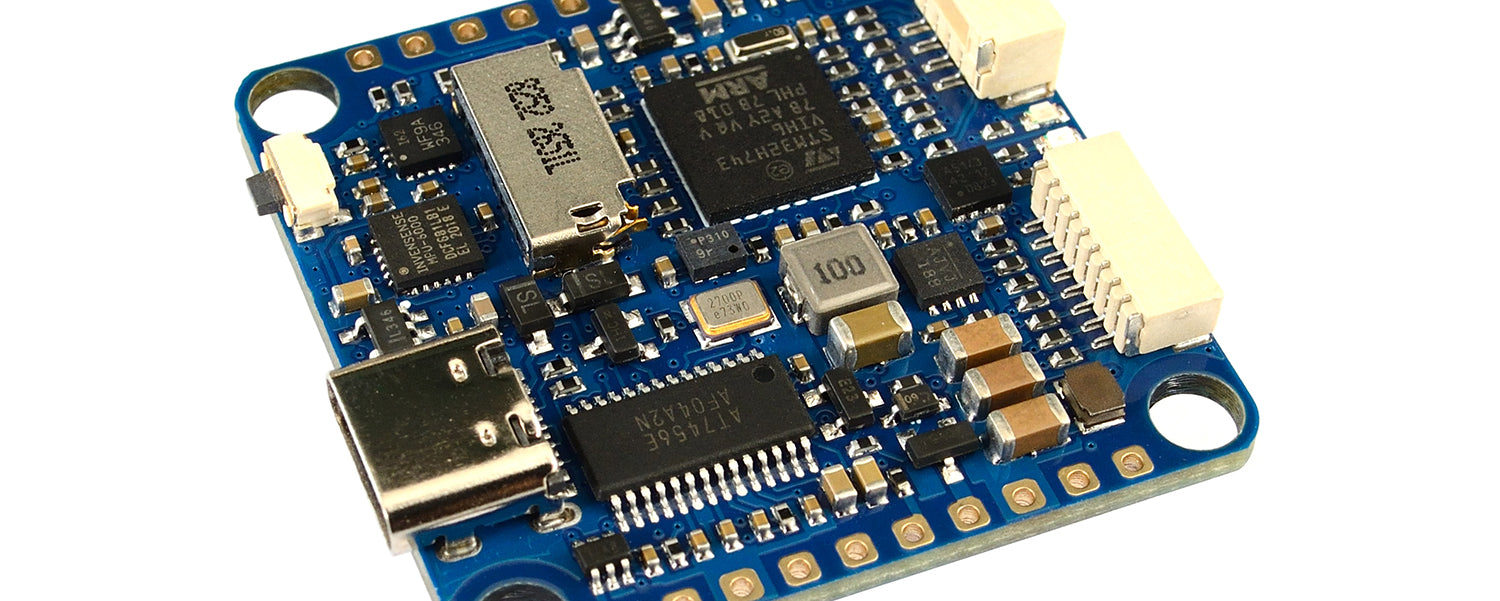

Details | Matek Systems Flugsteuerung H743-SLIM V3

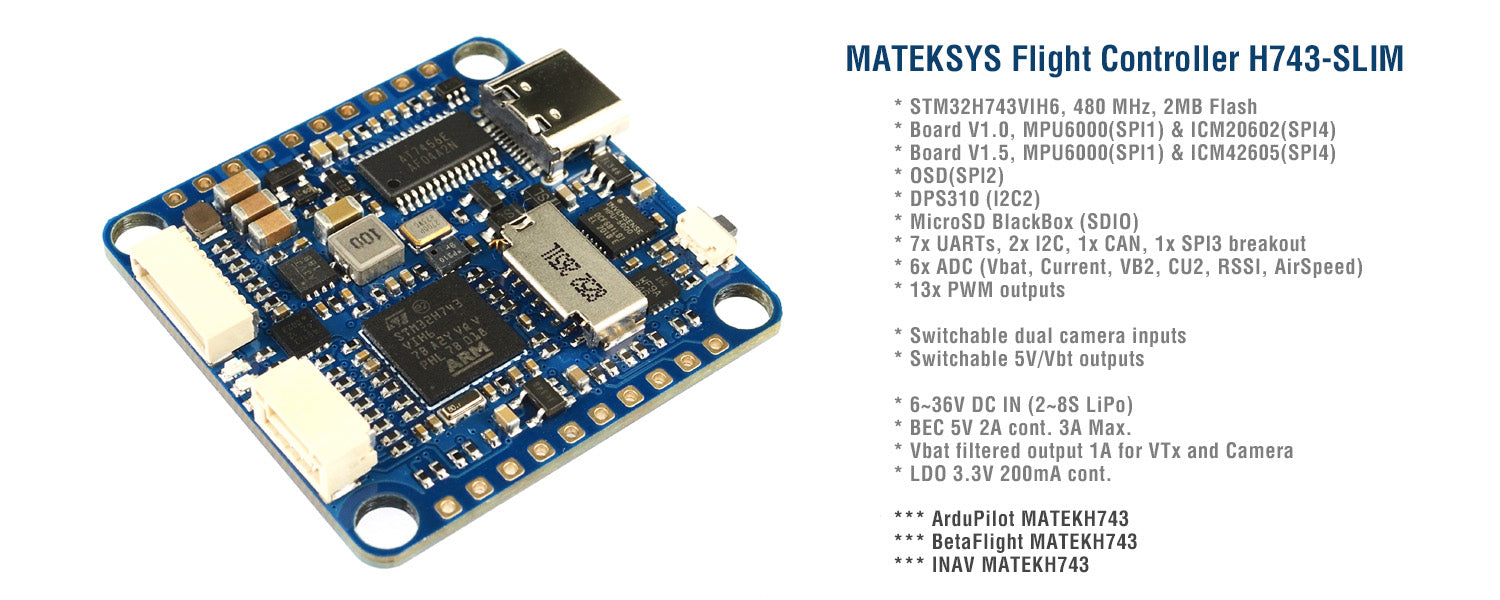

Spezifikation
- MCU: STM32H743VIH6, 480 MHz, 1 MB RAM, 2 MB Flash
- Platine V1.0 IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
- Platine V1.5 IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: MicroSD-Kartensteckplatz (SDIO)
- 7x Uarts (1,2,3,4,6,7,8) mit eingebauter Inversion.
- 13x PWM-Ausgänge (einschließlich „LED“-Pad)
- 2x I2C
- 1x KÖNNEN
- 6x ADC (VBAT, Strom, RSSI, analoge Fluggeschwindigkeit, Vbat2, Cur2)
- 3x LEDs für FC STATUS (Blau, Rot) und 3,3 V Anzeige (Rot)
- 1x SPI3-Ausbruch
- USB-Typ-C (USB2.0)
- 1x JST-SH1.0_8pin Anschluss (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
- 1x JST-GH1.25_4pin Stecker (5V/CAN-H/CAN-L/G)
- Schalter für duale Kameraeingänge
- 5V/Vbat gefilterter EIN/AUS-Schalter
- DJI FPV OSD wird von jedem Ersatz-UART unterstützt
Leistung
- Vbat-Eingang: 6~36V (2~8S LiPo)
- BEC: 5V 2A kont. (Max.3A)
- LDO 3,3 V: Max. 200 mA
- Kein Stromsensor eingebaut
- ADC Vbat2-Pad unterstützt max. 69V (Spannungsteiler: 1K:20K)
- Statische Leistung: 200 mA bei 5 V mit Betaflight, 150 mA bei 5 V mit ArduPilot
FC-Firmware
- ArduPilot (ChiBiOS): MATEKH743
- BetaFlug: MATEKH743
- INAV: MATEKH743
Physisch
- Montage: 30,5 x 30,5 mm, Φ4 mm mit Ösen Φ3 mm
- Abmessungen: 36 x 36 x 5 mm
- Gewicht: 7 g
Lieferumfang
- 1x H743-SLIM
- 6x Silikontüllen M4 bis M3
- 1x JST-SH1.0_8pin Kabel, 5cm
- 2x JST-SH1.0_8-Pin-Anschlüsse
- 1x JST-GH-4P auf JST-GH-4P Kabel für CAN-Port, 20cm
