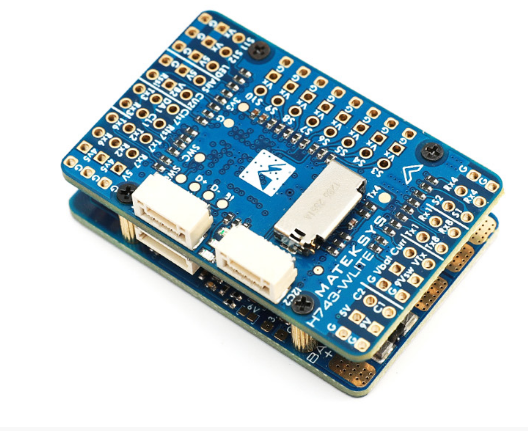

Details | Matek Systems Flugsteuerung H743-WLITE
Spezifikation
- MCU: STM32H743VIH6, 480 MHz, 512 KB RAM, 2 MB Flash
- IMU: ICM42688-P
- Baro: DPS310 (I2C2)
- OSD: AT7456E
- Blackbox: MicroSD-Kartenslot (SDIO)
- 7x Uarts (1,2,3,4,6,7,8) mit eingebauter Inversion.
- 13x PWM-Ausgänge (12+LED)
- 6x ADC (VBAT, Strom, RSSI, analoge Fluggeschwindigkeit, VB2, CU2)
- 3x LEDs für FC STATUS (Blau, Rot) und 3,3 V Anzeige (Rot)
- 2x I2C
- 1x KÖNNEN
- USB/Piep-Extender mit Typ-C (USB2.0)
- Schalter für duale Kameraeingänge
- 9 V (12 V) für VTX-Netzschalter
- Hochpräzise Strommessung, 220A-Bereich
- ADC VB2 Spannungsteiler: 1K:20K
- ADC AirSpeed Spannungsteiler: 20K:20K
FC-Firmware
- INAV: MATEKH743
- ArduPilot: MATEKH743
PDB
- Eingangsspannungsbereich: 6,8~30V (2~6S LiPo)
- 1x ESC-Power-Pads
- Batteriespannungsteiler 1K:20K (Scale 2100 in INAV, BATT_VOLT_MULT 21.0 in ArduPilot)
- Stromsensor: 220 A, 3,3 V ADC (Skala 150 in INAV, 66,7 A/V in ArduPilot)
- Messwiderstand: 90 A kontinuierlich, 220 A Spitze
BEC 5V-Ausgang
- Entwickelt für Flight Controller, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
- Dauerstrom: 2 Ampere, max. 3 A
BEC 9V/12V Ausgang
- Entwickelt für Videosender, Kamera, Gimbal usw.
- Dauerstrom: 2 Ampere, max. 3 A
- 12-V-Option mit Jumperpad
- Für einen stabilen 9V/12V-Ausgang sollte die Eingangsspannung > Ausgangsspannung +1V sein
BEC Vx-Ausgang
- Entwickelt für Servos
- Spannung einstellbar, 5 V Standard, 6 V oder 7,2 V über Jumper
- Dauerstrom: 8 Ampere, max. 10 A
- Für einen stabilen Vx-Ausgang sollte die Eingangsspannung > Vx-Spannung +1 V sein
BEC 3,3 V Ausgang
- Entwickelt für das Baro-/Kompassmodul und externe 3,3-V-Peripheriegeräte
- Linearregler
- Dauerstrom: 200mA
Physisch
- Montage: 25 x 25 mm, Φ2 mm
- Abmessungen: 44 x 29 x 14,5 mm
- Gewicht: 22 g mit USB/Summer-Adapter
Lieferumfang
- 1x H743-WLITE
- 1x USB(Type-C)/Beep (passiver Summer) Extender
- 1x 20cm JST-SH-6P auf JST-SH-6P Kabel für USB Extender.
- 2x 20cm JST-GH-4P auf JST-GH-4P Kabel für CAN & I2C Port
- 1x Rubycon ZLH 35V 470uF Kondensator
- Dupont 2,54 Pins (Board wird ungelötet geliefert)
Marke FlyingMachines
WEEE DE87341684
Matek Systems Flugsteuerung H743-WLITE
Lieferzeit 1-2d
STM32H743VIH6
ICM42688-P
DPS310
OSD
7x UARTs
1x CAN
2x I2C
12x PWM-Ausgänge
3x BEC
