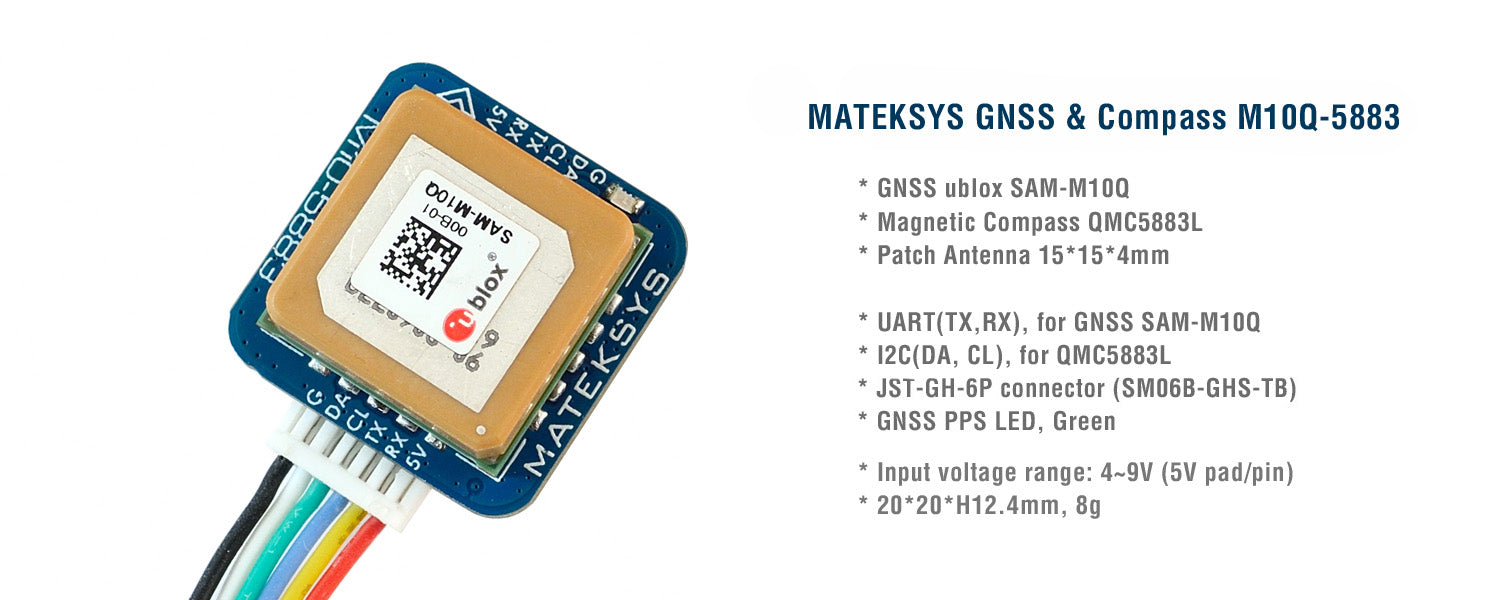

Details | Matek Systems GNSS & Kompass, M10Q-5883

• M10Q-5883 verwendet ein GNSS-Modul mit mehreren Konstellationen, das von u-blox SAM-M10Q-00B betrieben wird.
• Der SAM-M10Q verfügt über die M10-Standardpräzisions-GNSS-Plattform von u-blox und bietet eine außergewöhnliche Empfindlichkeit und Erfassungszeit für alle L1-GNSS-Signale. SAM-M10Q unterstützt den gleichzeitigen Empfang von vier GNSS (GPS, GLONASS, Galileo und BeiDou). Die hohe Anzahl sichtbarer Satelliten ermöglicht es dem Empfänger, die besten Signale auszuwählen. Dies maximiert die Positionsverfügbarkeit, insbesondere unter herausfordernden Bedingungen wie in tiefen Häuserschluchten. Die Super-S-Technologie (Super-Signal) von u-blox bietet eine hervorragende HF-Empfindlichkeit und kann die dynamische Positionsgenauigkeit in Szenarien ohne Sichtverbindung verbessern.
• Die High-Gain-Patchantenne mit 15 x 15 mm2 bietet die beste Balance zwischen Leistung und geringer Größe. Das omnidirektionale Antennenstrahlungsmuster erhöht die Flexibilität bei der Geräteinstallation.

Spezifikation

• GNSS u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo und BeiDou)
• Magnetkompass QMC5883L
• Patchantenne 15*15*4mm
• Eingangsspannungsbereich: 4~9V (5V Pad/Pin)
• Stromverbrauch: 13mA
• UART-Baudrate: 9600 Standard
• Betriebstemperaturen: -20~80 °C
• UART(TX, RX)-Schnittstelle für GNSS SAM-M10Q-00B
• I2C (DA, CL)-Schnittstelle für Kompass QMC5883L
• JST-GH-6P-Anschluss (SM06B-GHS-TB). 1,27 mm Abstand
• GNSS-PPS-LED, grün. (Leuchtet dauerhaft nach dem Einschalten, blinkt (1 Hz), wenn GNSS 3D-Fix erhält)
• Protokoll: UBX(u-blox) 5Hz@GPS+GAL+BDS B1C+GLO oder NMEA 1Hz

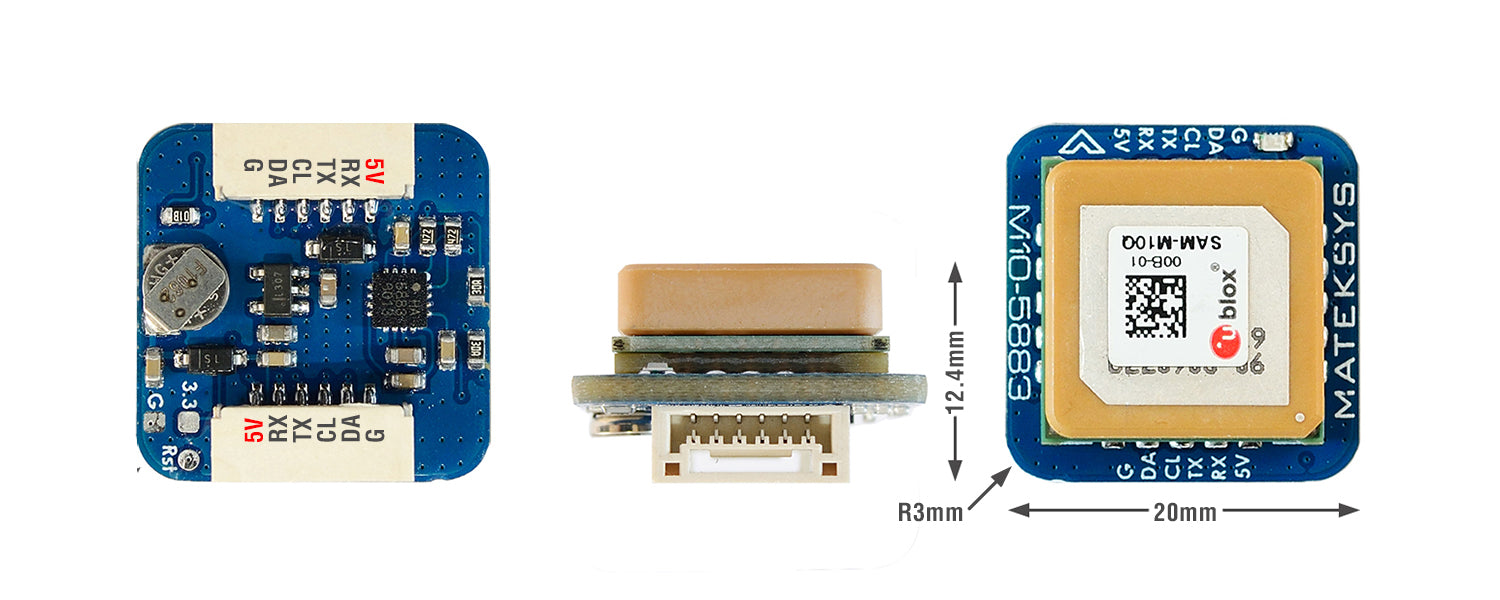

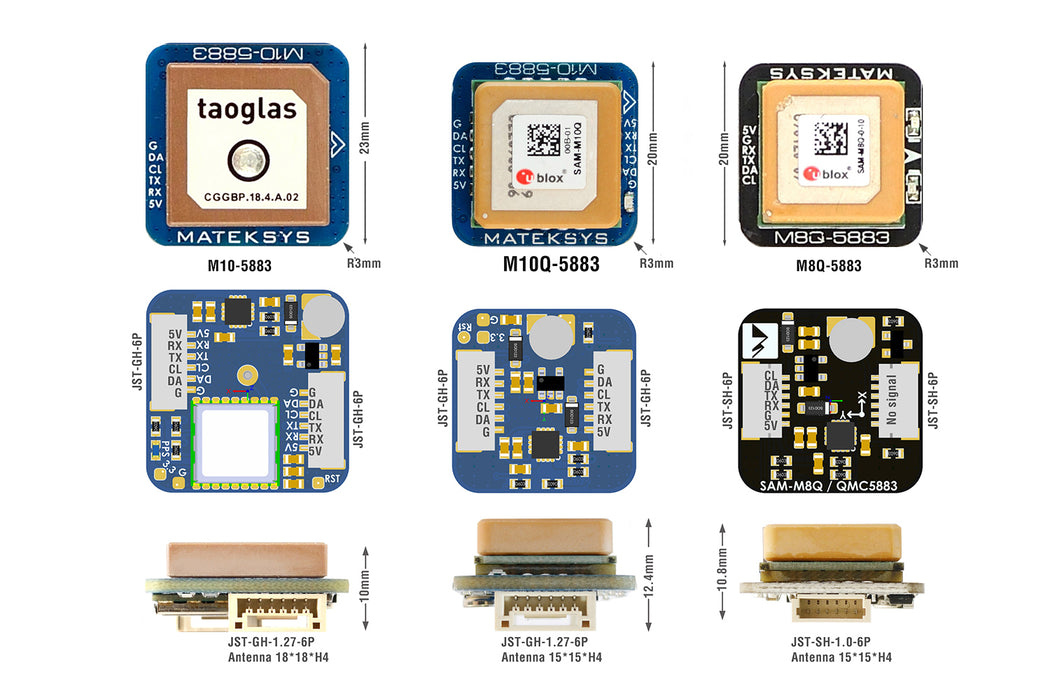

• 20 mm * 20 mm * 12,4 mm
• 8g
• M10Q-5883_step.zip

Verkabelung und Einstellungen

• M10Q-5883 5 V zum Flugregler 4~9 V
• M10Q-5883 RX zum Flugcontroller UART_TX
• M10Q-5883 TX zum Flugcontroller UART_RX
• M10Q-5883 CL zum Flugcontroller I2C_SCL
• M10Q-5883 DA an Fluglotse I2C_SDA
• M10Q-5883 G an GND des Flugreglers

Lieferumfang

• 1 x 1x M10Q-5883

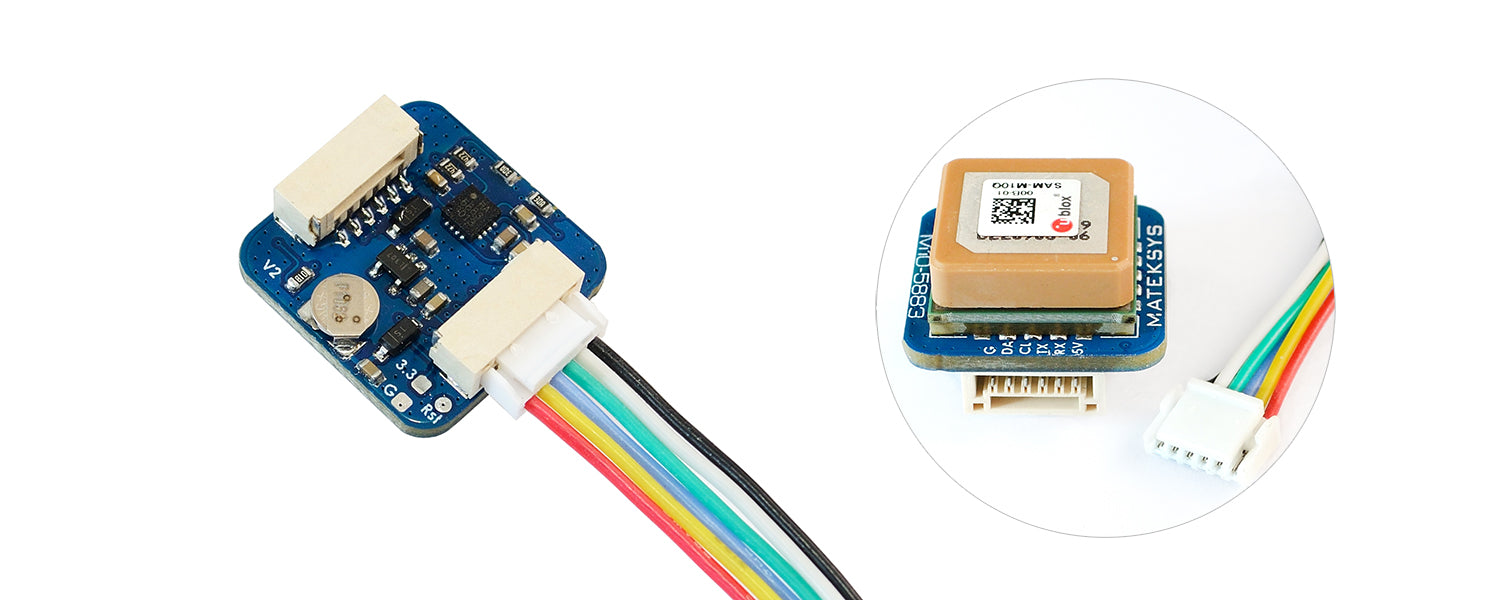

• 1x JST-GH-6P auf JST-GH-6P 20cm Silikonkabel
